• KYN28-24 戶內交流金屬鎧裝移開式開關設備
    咨詢/預定
    分享到:
詳細內容

產品概述

  KYN28-24型戶內交流金屬鎧裝移開式開關設備(以下簡稱開關設備)15—24kV三相交流50Hz單母線或單母線分斷系統的成套配電裝置,主要用于發電廠、中小型發電機送電、工礦企事業配電及電力系統的二次變電所的受電、送電及大型高壓電動機起動等,實行控制保護、檢測之用。本開關設備滿足IEC62271— 200、GB3906、DLT404等標準要求,具有防止誤操作斷路器、防止帶負荷推、拉可移開部件、防止帶電合接地開關、防止接地開關在接地位置送電和防止誤入帶電間隔。實為一種性能優越的配電裝置。符合GB3906DL/T404的要求,通過了國家高低壓電器質量監督檢驗中心全部型式試驗。

使用環境

  ●正常環境條件
  a
環境溫度:上[E+400C,下限一100C;
  b
海拔高度:不超過2000米;
  c
相對濕度:日平均不大于95%,月平均不大于90%;
  d
安裝場所:地震烈度不超過8度;
  e
環境條件:周圍空氣不應受腐蝕性或可燃氣體、
  水蒸汽等明顯污染,無嚴重污穢及經常性的劇烈震動。
  嚴酷條件下嚴酷度設計滿足1類要求。
  ●
特殊工作條件
  在超過規定的正常環境條件下使用和制造商協商。

主要特點

  1、簡單有效地“五防”閉鎖,防止誤操作;

  2、可配用VS1、VW1、VD4、3AH等真空斷路器;

  3、可配用電壓互感器手車、隔離手車、熔斷器手車等,相同用途的手車具有互換性;

  4、柜體可靠墻安裝、柜前維護,減少占地面積;

  5、斷路器室和電纜室可分別加裝加熱器,防止凝露與腐蝕發生;

  6、電纜室空間充裕、可連接多根電纜;

  7、外殼防護等級達到IP4X,斷路器室門打開時及各隔室間防護等級為IP2X;

  8、材質可選用鍍鋅板或敷鋁鋅板制作。

產品型號說明

  KYN28- 24 / T1250-31.5
  K
鎧裝式
  Y
移開式
  N
戶內
  28
設計序號
  24
額定電壓(kV)
  T
真空斷路器彈簧操作機構
  1250
額定電流(A)

  31.5開斷電流(KA)

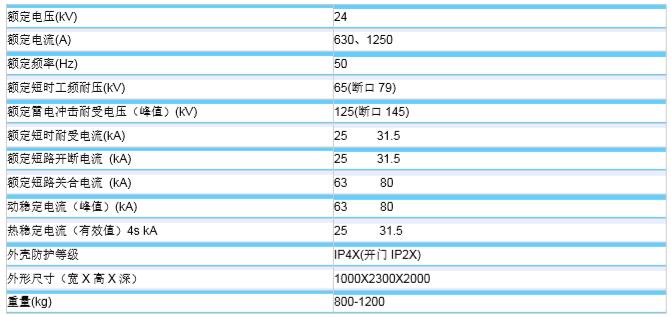

基本技術參數

訂貨須知
  a
、一次方案圖及元件技術數據;
  b
、二次接線原理圖及元件規格、型號、技術數據;
  c
、開關柜排列及平面圖、小母線布置圖;
  d
、訂貨時,請注明主母線、支母線規格,否則按制造廠規定供給;
  e
、需母線橋架時,應提供跨距尺寸,高度及平面布置尺寸。
