• XL(W)-21型 低壓動力配電柜
    咨詢/預定
    分享到:
詳細內容

概述

  XL(W)-21型低壓動力配電柜適用于冶金、礦山、石油、化工、輕紡、建材、機械加工、交通運輸、賓館、飯店等電力用戶的交流50Hz、額定工作電壓為400V、額定工作電流至630A的配電系統中,作為動力、電機控制、照明之用。它符合GB7251標準,并獲“CCC”認證證書。

正常使用條件

  周圍空氣溫度不高于+40℃,不低于-5℃,并且在24小時內其平均溫度不高于+35℃。

無爆炸性氣體、腐蝕性氣體及導電塵埃。

相對濕度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較高的相對濕度,例如+20℃時為90%,但應考慮到由于溫度的變化有可能會偶然地產生凝露。

海拔不超過2000m。

污染等級3。

在運輸和存儲過程中的溫度可在-25℃~+55℃范圍之間,在短時間內(不超過24h)溫度可達到+70℃。

主要特點

  1. XL-21型低壓動力配電柜標準采用板材經數控機床折邊焊接而成,XLW-21型低壓動力配電柜標準采用板材經數控機床折邊焊接而成,防護等級可達到IP43,但不可以采用下列C型材組裝。
  2. XL-21
型低壓動力配電柜另一種與原始C型材柜一致,模數為25mm等距化,全組裝式,結構緊湊,零部件尺寸加工精確,工藝新穎。安裝以自攻螺絲為主,結構靈活、外形工藝美觀,以達到快捷、高效和品質優良的目的。
  3.
所有固定柜內部結構靈活,適合各種不同的固定安裝要求,大電流時有特殊的結構配置。
  4.
所有固定門鉸鏈采用新型加強鉸鏈,開啟角度大于150度,其它柜型開啟角度大于100度。
  5.
所有柜體側框上開口,頂蓋拆卸方便,主母線坐裝于頂部時,母線可自上往下放置,有利于緊湊的配電安裝環境。
  6.
所有柜后采用封板或對開門結構,節省開啟空間,上下端板工藝獨特,外形新穎,美觀實用。

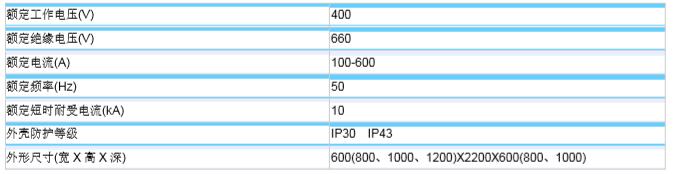

基本技術參數

訂貨須知

  a、一次方案圖及元件技術數據;

  b、二次接線原理圖及元件規格、型號、技術數據;

  c、開關柜排列及平面圖;

  d、訂貨時,請注明主母線、支母線規格,否則按制造廠規定供給;

  e、需母線橋架時,應提供跨距尺寸,高度及平面布置尺寸。
